高功率激光器的"热"题，为什么最终都要靠这块陶瓷？

  引子：激光器的一切麻烦，几乎都从"热"开始

高功率半导体激光器的工程师大多熟悉这样的场景：输出功率上不去，并非泵浦功率不足，而是结温逼近上限；波长随温度漂移，水冷温控精度被迫收窄至±0.1℃；巴条寿命远低于设计值，失效分析指向焊料层热疲劳蠕变与芯片微裂纹。

这些问题都可溯源至同一个根源：热。激光二极管是典型的"高热流密度"器件——单点热流密度动辄数百 W/cm²，而电光转换中未能转化为激光的能量，几乎全部以热的形式耗散于数平方毫米的范围内。

热量从芯片逐层导出，每一层材料都在贡献热阻。其中，紧贴芯片的绝缘散热基板，是整个热管理链条中最关键、也最容易被低估的一环。而在这个位置上，产业界的答案高度收敛：高导热氮化铝（AlN）陶瓷基板。

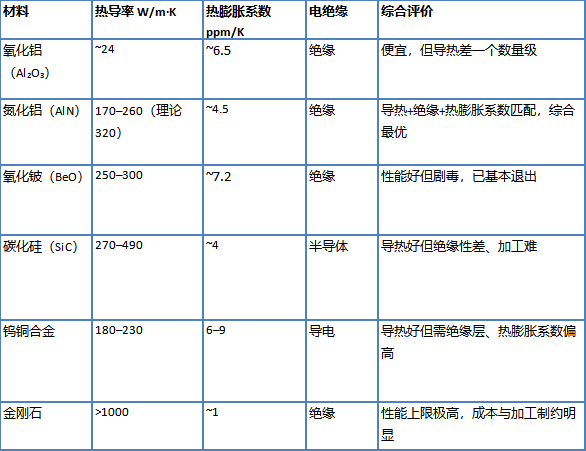

氮化铝（AlN）的价值在于"三项全能"：热导率接近纯铝；热膨胀系数与砷化镓/磷化铟（GaAs/InP）激光芯片及硅高度匹配，可显著降低热循环应力；且其本身即为优良绝缘体，介电损耗低，兼顾高频信号完整性。氧化铍（BeO）因剧毒而退出市场，碳化硅（SiC）不具备绝缘性，金刚石成本过高——三者的短板，恰从反面凸显 AlN 的综合优势。从光纤激光器泵浦源基座到大功率激光二极管热沉，从光模块到 IGBT（绝缘栅双极晶体管）/SiC 功率模块，AlN 基板已成为高功率电子散热的主流选择。

但"氮化铝基板"和"高导热氮化铝基板"，是两个完全不同的技术段位。

AlN 的理论热导率高达 320 W/m·K（单晶），而国内市售产品的实测值普遍徘徊于 170–200 W/m·K，日本头部厂商（如古河电工 FAN 系列）已做到 230–250 W/m·K。数十乃至上百 W/m·K 的差距，正是行业的分水岭。

这一差距的根源，在于晶体结构。

AlN 靠晶格振动（声子）传热，而氧是声子的"天敌"：原料粉体中不可避免的氧会溶入 AlN 晶格，取代氮位并产生铝空位等点缺陷，每一个点缺陷都是声子的散射中心。国际陶瓷界的经典研究（Slack；Jackson 等，1997；Nakano/Watari 等，2002，均发表于美国陶瓷学会会刊）早已量化了这条规律——多晶 AlN 的热导率几乎完全由晶粒内部的氧含量决定：实验室将晶格氧从 0.29% 降至 0.02%，热导率即从 148 W/m·K 跃升至 272 W/m·K。

因此，高导热 AlN 的制备工艺，本质上是一场围绕"氧"的系统性战役：

这三层能力——配方热力学、烧结动力学、量产工程化——缺一不可，否则产品将长期止步于 200 W/m·K 以下。这也解释了为何国内宣称布局氮化铝（AlN）基板的企业众多，而能将"高导热"写入规格书并稳定批量交付者寥寥。

江苏固家智能科技有限公司成立于 2019 年，是国家高新技术企业、江苏省独角兽培育企业、省级"专精特新"中小企业，全国团体标准《活性金属钎焊陶瓷覆铜板规范》主要起草单位之一。

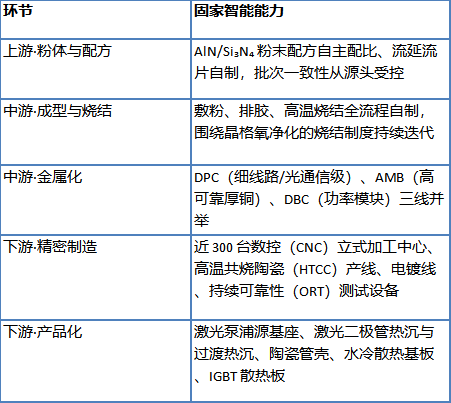

在陶瓷基板领域，固家智能选择了与多数同行不同的路径：不采用"上游买粉、中游代烧、下游外协"的轻资产模式，而是将整条产业链掌握在自己手中——从氮化铝/氮化硅（AlN/Si₃N₄）陶瓷粉末配方与流延成型，到烧结、金属化（DPC、AMB、DBC）、精密加工与检测，全流程自主可控。

一块高导热氮化铝基板应有的样子

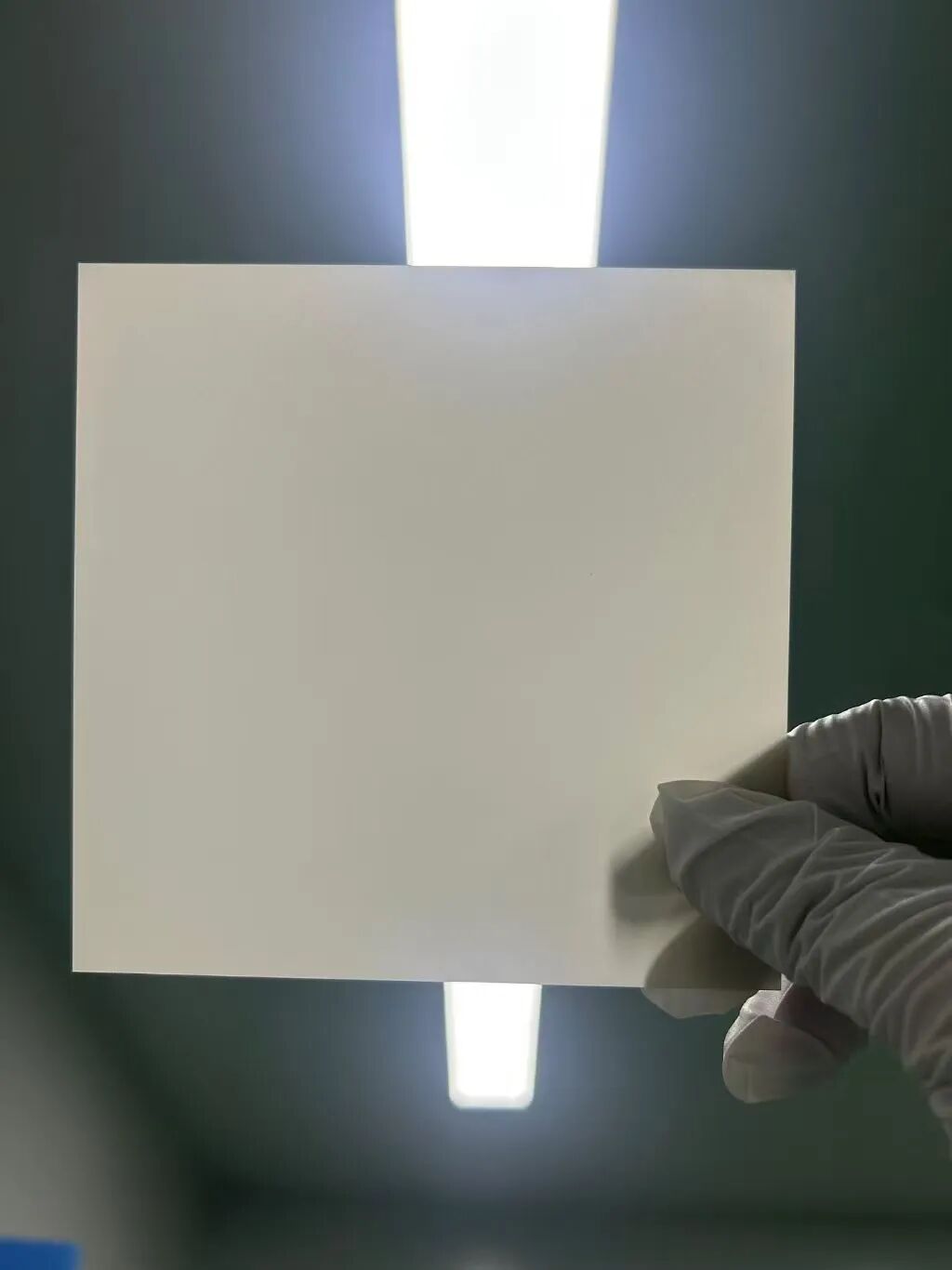

图：固家智能高纯氮化铝基板实物

固家智能为何坚持全链自制？因为高导热 AlN 每提升 1 W/m·K，都源于粉体、配方、烧结多环节的耦合优化。任一环节断裂，性能与批次一致性都将无从追溯、难以迭代。唯有将全链条置于自身掌控之下，"晶格氧控制"才能由实验室指标固化为量产规格。

（以下为入库抽检实测数据：以三点弯曲法测试，跨距 30 mm、试样尺寸 24 mm×0.2 mm，所列结果为该批试样的平均水平。）

：

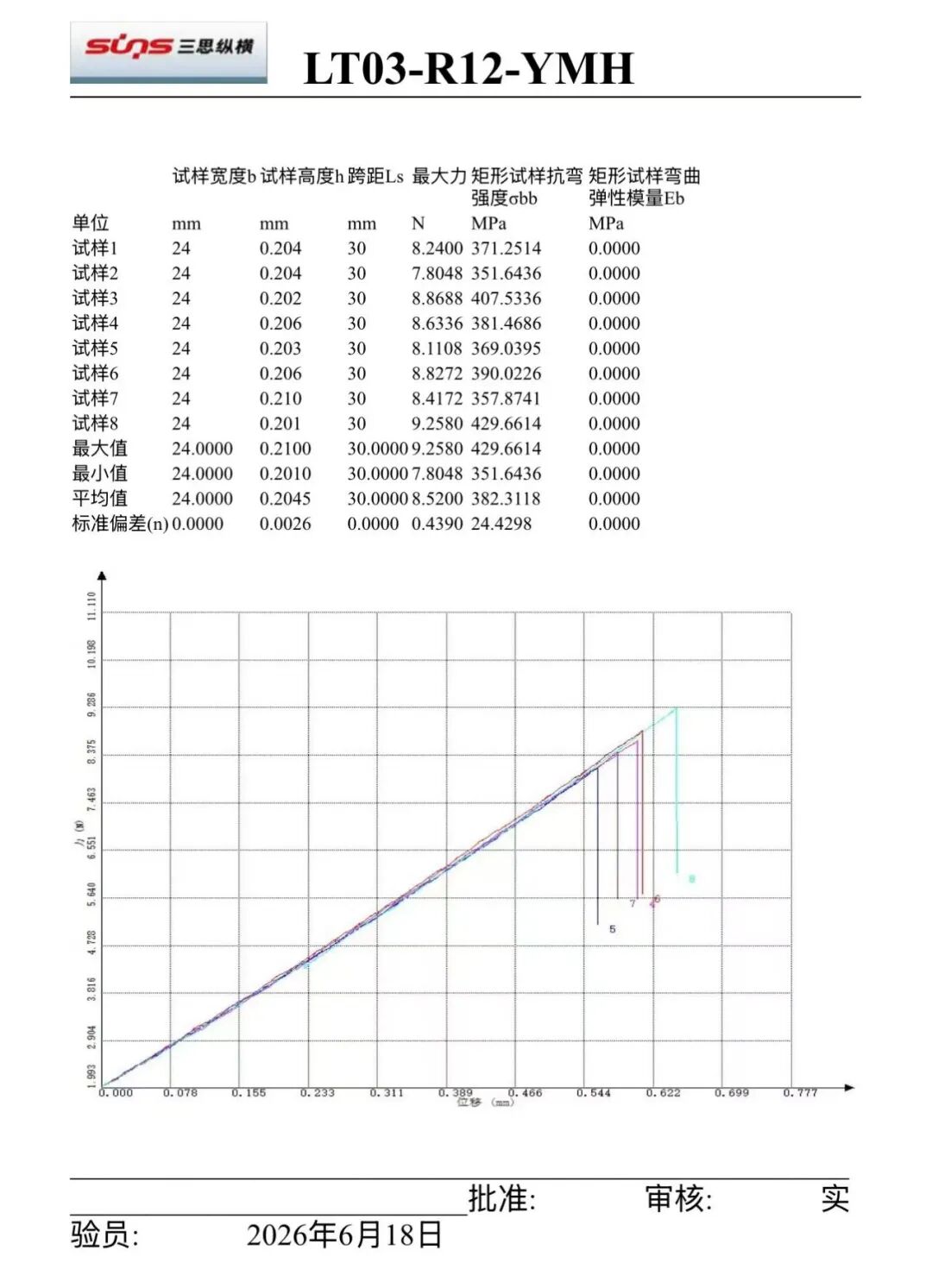

图：高导热氮化铝基板三点弯曲实测原始报告（σ = 3FL/(2bh²) 计算）

注：固家智能对每批基板均执行入库弯曲抽检，覆盖强度、密度、外观、尺寸四类指标。上图所示实测值显著高于普通氧化铝（Al₂O₃）陶瓷基板（约 300 MPa）的水平，是高致密 AlN 晶粒骨架的直接体现——正是这种均匀、致密的微结构，使激光器结温稳定于目标窗口、保障巴条寿命。

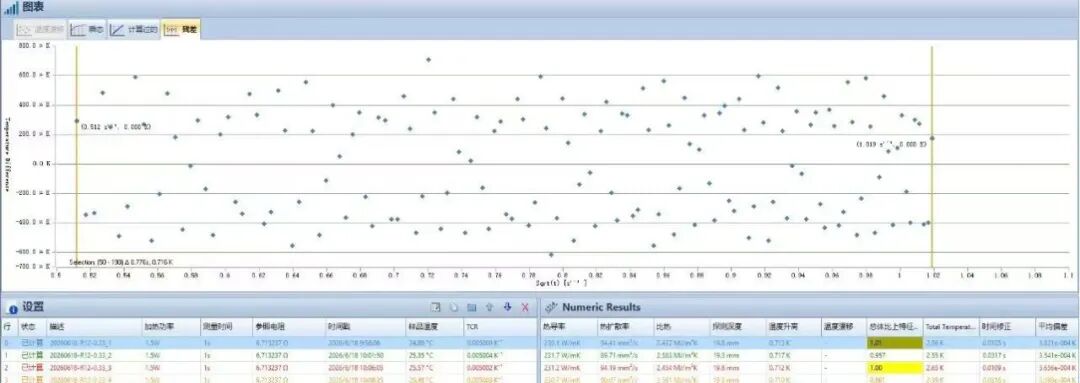

图：固家智能高纯氮化铝基板热导率实测原始报告（Hot Disk TPS 2500S，4 次测量；样品与三点弯曲试样同批抽检）。

实测 4 件试样（室温24.85–25.25 °C，加热功率1.2–1.5W、加热时长1 s、测量时长5.71–6.78 ms）：热导率分别为230.1/ 231.7/ 233.2/ 230.1W/m·K，平均值约231.3W/m·K；同批热扩散系数 2.39–2.63 cm²/s。结果直接印证全链自制路线下的批量产品已达国际头部厂商的中段水平，与“国内中端产品 170–200 W/m·K、海外头部 230–250 W/m·K”的行业分布吻合。

高导热氮化铝（AlN）基板的价值，正从激光行业延伸至整个"高热流密度电子"领域：凡芯片功率密度达到 W/cm² 量级、且绝缘与散热须同时成立的场景，都是其用武之地。

激光是高导热氮化铝（AlN）最经典、也最严苛的应用场景——单巴条热流密度可达数百 W/cm²，基板直接决定结温、波长稳定性与器件寿命。固家智能在激光领域已形成完整的散热解决方案矩阵：

• 激光泵浦源基座/管壳：泵浦模块的"地基"，兼顾散热、绝缘与结构精度；



• 激光二极管热沉与过渡热沉：紧贴芯片的第一级散热件，AlN 的热膨胀系数与砷化镓/磷化铟（GaAs/InP）芯片高度匹配，可显著降低热循环失配应力，直接关系巴条寿命与波长稳定性；



• 大功率激光设备散热板与水冷基板：面向 kW 级整机热管理；



• 配套金属化能力：热沉表面可按需完成金锡（AuSn）沉积、可调阻值薄膜电阻等精密薄膜工艺，实现"基板+电路"一体化交付。



人工智能大模型将单芯片功耗推升至 1000 W 以上，散热已从"工程问题"演变为"算力问题"——结温每降低 1℃，可用频率与可靠性即随之回升。高导热氮化铝（AlN）在人工智能服务器中的切入点正快速打开：

• 处理器芯片与散热器之间的绝缘导热基板与均热板腔体部件：AlN 具备约 320 W/m·K 量级的本征导热能力，加之完全绝缘，替代"导热垫+金属"方案时可将界面热阻降低约一个数量级；



• 先进封装中介层/转接板：在 2.5D/3D 封装中，高带宽内存（HBM）与逻辑芯片的堆叠集成，对绝缘散热基板的热膨胀系数匹配度（与硅高度接近）及微细加工能力提出双重苛刻要求——这正是高导热 AlN 的优势领域；



• 电源模块（服务器电源与 48V 母排旁路）：算力整机中功率密度最高的发热单元之一，AlN 覆铜板兼顾绝缘耐压与散热；



• 液冷趋势带来的结构性机遇：冷板式与浸没式液冷对材料提出"绝缘+耐冷却液腐蚀"的复合要求，陶瓷基板较金属方案更具天然优势。

半导体是高导热氮化铝（AlN）基板最具深度的应用领域，也是固家智能技术储备最厚的方向之一：

• 功率半导体活性钎焊（AMB）覆铜基板：IGBT 与 SiC MOSFET 模块的核心绝缘散热层。SiC 器件结温向 200°C 演进，对基板热导率与功率循环可靠性的要求同步跃升——固家智能正是全国团体标准《活性金属钎焊陶瓷覆铜板规范》的主要起草单位，推动行业门槛以标准形式确立；



• 氮化镓（GaN）射频与快充功率器件：高频、高功率密度场景下，AlN 过渡热沉与方形无引脚（qFN）封装基板在热-电-机械综合性能上优势明显；



• 半导体制造装备部件：晶圆设备中的加热盘、绝缘散热结构件等，正成为高导热氮化铝（AlN）的增量市场。



对下游客户而言，这意味着：无论是激光器、人工智能服务器还是功率模块厂商，都能在一家完成"材料—基板—金属化—结构"的垂直协同设计，而不必在多家供应商之间反复匹配公差与界面热阻。

从 170 到 250 W/m·K，材料层面的每一步提升，都是与晶格氧持续博弈的结果；这并非依靠扩大产能即可速成的赛道，而是配方数据库、烧结工艺诀窍与检测体系经年累月的积累。

国际厂商用了三十年走完这条路。在国产替代的窗口期内，需要有人沉下心来，把这件事做深、做透。固家智能的选择，是继续沿"全产业链自制"的路线，向 230 W/m·K 以上乃至更高的热导率区间推进——因为激光器的功率密度不会停步，散热材料的竞争亦不会止息。

为芯片散热而生，让激光无"热"之忧。
