柠檬光子：HCSEL激光源与VCSEL、EEL比较有怎样的优势？









一、 HCSEL是什么？



HCSEL是Horizontal Cavity Surface-Emitting Laser的首字母缩写，即水平腔面发射激光器。HCSEL是一种半导体激光光源，以化合物半导体材料为基础研制。



类似于EEL(边发射激光器)的结构，HCSEL水平谐振的激光腔内通过衍射光学方法，形成垂直于激光振荡方向的表面出光。通常HCSEL器件的工作波长为920nm、976nm至1310nm等。



HCSEL激光器结构示意图



目前市面上，已成型商业化的HCSEL系列产品是柠檬光子独家自主设计研发的芯片，并配备自主开发的关键设备，具有行业先发优势技术壁垒。根据应用及客户需求，柠檬光子可定制设计开发HCSEL模组产品及解决方案。

二、 衍射式HCSEL的出光形式和特点



HCSEL光源发散角分为快轴与慢轴两个方向，柠檬光子独家研发的HCSEL慢轴全角小于0.5°近似平行光，快轴发散角全角15°，因此HCSEL是天然的线光源。



通过芯片内置DOE耦合输出，HCSEL频率稳定且可防反馈。单个芯片的功率增加可简单通过增加芯片尺寸和出光口径来实现。柠檬光子的HCSEL单芯片尺寸可以在小于1mm ~ 10mm定制，并在晶圆层面形成阵列排布。

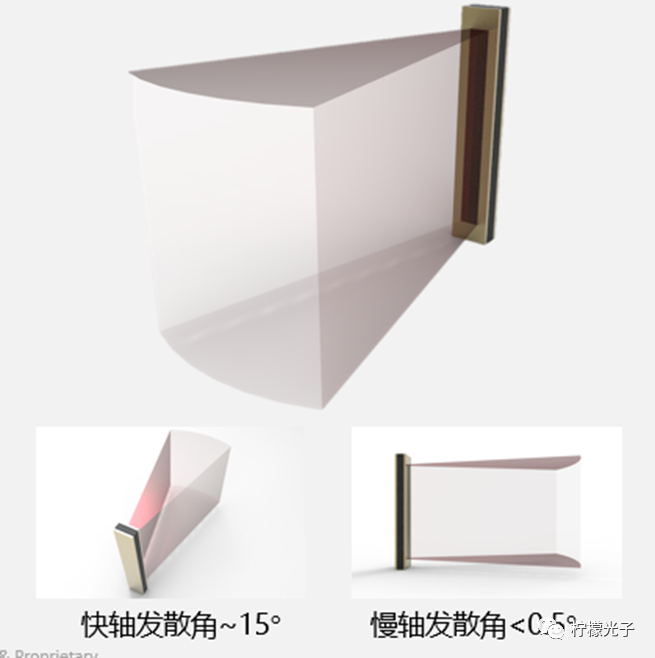

柠檬光子HCSEL激光器发光形式










三、HCSEL与VCSEL、EEL比较

有别于LED（发光二极管）光源，HCSEL具有水平谐振，腔垂直出光面的特点，融合了VCSEL在晶圆级别整体流片和易于封装和EEL长腔长、大功率的优点。

与VCSEL相比较：HSCEL比VCSEL光束质量优、偏振度优、信噪比高。

窄光谱线宽：光谱线宽窄，波长稳定，便于3D传感和LiDAR应用有效滤除噪声。

光束质量优异：优异的光束质量降低光学整形难度。

偏振度优异：优异的偏振度利于传感探测和光学合束。



与EEL比较：HSCEL比EEL功率高、输出口径大、制造工艺简单。

高单管功率：超高的单管功率减少芯片使用数量，降低成本。

大输出口径：大输出口径赋予超高的芯片可靠性。

制造工艺简单：简单的芯片制造工艺从理论上保证成本低于EEL。



EEL，VCSEL，HCSEL光源特点



“

四、HCSEL重要优势



其简单的芯片制造工艺从理论上保证成本比EEL和VCSEL更可控。柠檬光子HCSEL既能做到大功率高可靠性，又能做到低成本，是性价比最高的激光光源。



‍‍‍‍‍‍

  • 超高的单管功率: 可实现峰值功率数百瓦



  • 大输出口径: 赋予超高的芯片可靠性



  • 光谱线宽窄: 波长稳定，便于3D传感和LiDAR应用有效滤除噪声



  • 优异的光束质量: 降低光学整形难度，提高光场锐利度



  • 优异的偏振度: 利于传感探测和光学合束



  • 可在紧凑封装尺寸内实现高质量线形光场

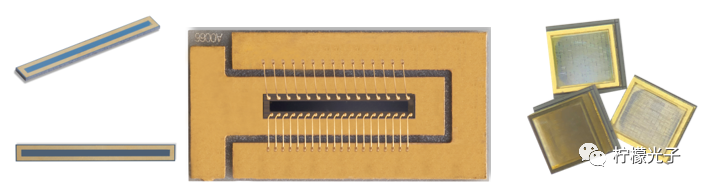

柠檬光子HCSEL光源及模组图
