蓝溪华兴 “半导体激光器测试系统”即将亮相上海慕尼黑光博会，有何特点？

半导体激光器生产企业为了生产一款参数指标合格、可靠性强，稳定性高的半导体激光器，必须对其核心器件，如巴条、芯片和激光器组件的光电参数等进行测试，以确定产品的实际参数指标和预期寿命时间等。测试设备的准确性、稳定性和自动化程度将决定半导体激光器生产企业的质量和效率。蓝溪华兴在半导体激光器测试领域拥有自主研发专利14项，软件著作权6项，服务的客户遍及长珠三角和京津冀。激光之家就半导体激光器测试技术采访了蓝溪华兴的技术总工汪飞先生，希望对大家能有帮助。

Q1：什么是半导体激光器测试系统？它有哪些用途？

半导体激光器是很多行业设备的核心部件和能量源，尤其是大功率半导体激光器在工业加工、通信、军事和医疗等许多领域得到广泛应用，对半导体激光器的各项参数指标和可靠性检测就显得尤为重要。通过对半导体激光器进行各种测试和可靠性研究，可以准确的判断半导体激光器产品的好坏以及预期寿命，以此为依据，也可以给改进器件设计和工艺技术带来直接和间接的帮助。

半导体激光器测试系统是一种可以对半导体激光器进行多项光电参数测量测试的综合性设备。根据被测的激光器件特性，主要测量测试展示项有功率电流曲线、功率电压曲线、光谱曲线、光斑综合分析等，其中涉及的光电参数指标有近百项，如输出功率、工作电流、工作电压、阈值电流、峰值波长、平均波长、光谱宽度、功率占比、NA、发散角、偏振度等等。

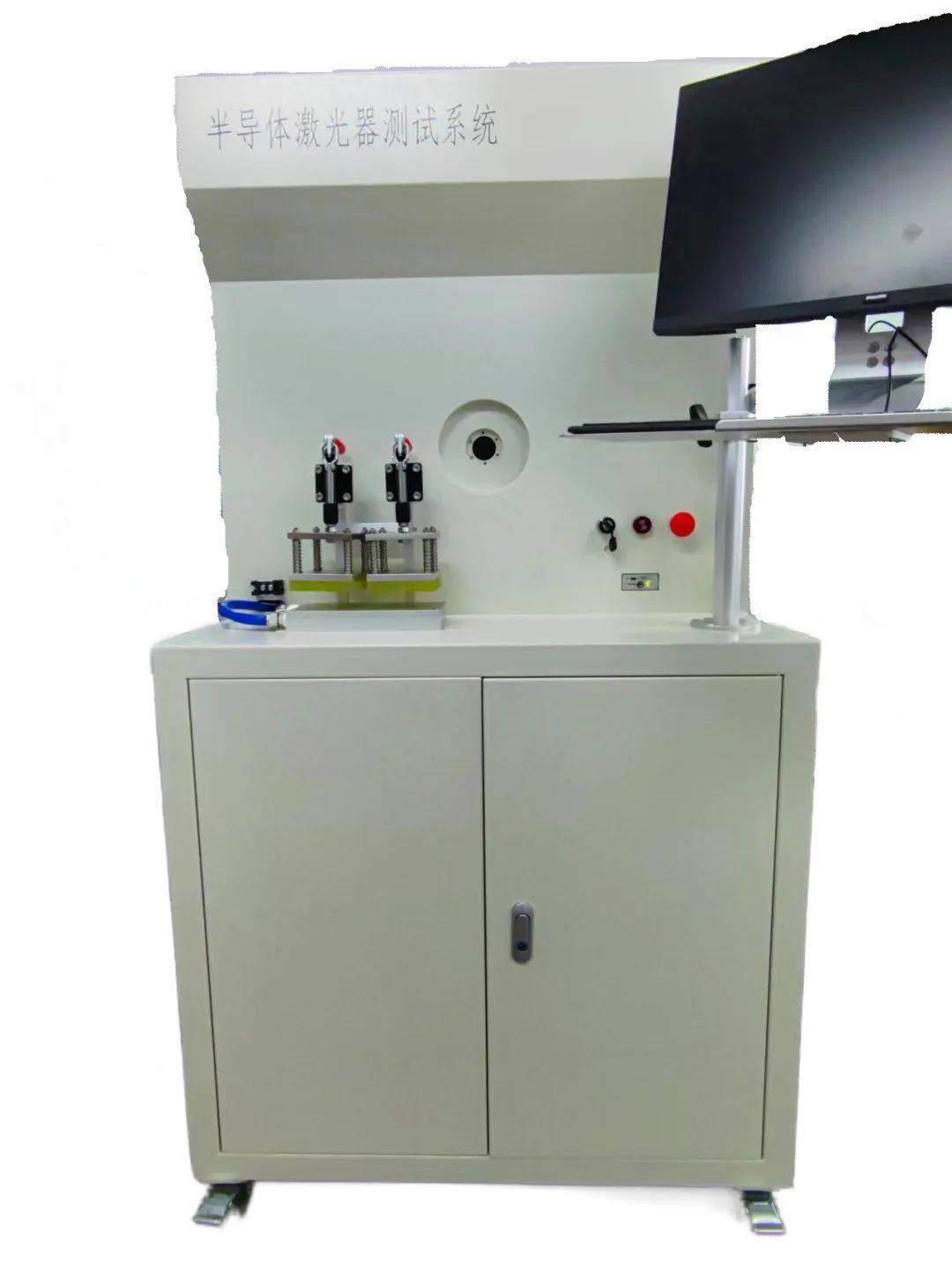

半导体激光器测试系统成品

Q2：目前市场的半导体激光器测试系统存在哪些问题？

和蓝溪华兴的测试系统设备相比，汪总总结了目前市场的半导体激光器主要存在的四大问题，蓝溪华兴的测试系统设备在一定程度上避免了下述四个主要问题。

综合性不强——大部分测试设备都只能进行单项测试，比如只能测功率电流和功率电压曲线，或者增加了一项光谱曲线测试，但大部分都没有集成NA占比和光斑分析（这项恰恰又是激光器件一项很重要的测试）。
效率不高——或者具备了NA占比和光斑分析功能，但往往是由几台独立的测试装置拼凑而成，测试时需要来回手动装夹或切换到不同的装置才能进行测试，这给生产带来了很大的不便和效率低下。
智能化不够——除了不能根据不同的参数类别测试进行自动切换，还有数据的存储和利用也很不充分，没有很好的分类查询、比较、判别等高级数据库管理功能。
美观度欠佳——很多类似的设备都是原先的科研院所研发的，保留了实验室测试仪器的风格和外观，有些具有很明显的拼凑感。

Q3：蓝溪华兴的半导体激光器测试系统主要性能有哪些？

蓝溪华兴根据客户的需求，可以定制化生产各类半导体激光器测试系统，标准的半导体激光器测试设备主要完成两种参数指标测试，同时提供十多项重要的系统功能。

第一，可以进行光谱测试。在LIV测试的同时，可测量激光器波长范围在 350nm～1100nm 的光谱，获得峰值波长、中心波长、各种能量占比下的光谱宽度等。

第二，可以进行NA占比及光斑发散角测试。设定工作电流，可拍照分析光斑测出各种能量占比下的XY向发散角及NA值；同时也可反过来得到各种NA值对应的能量占比。

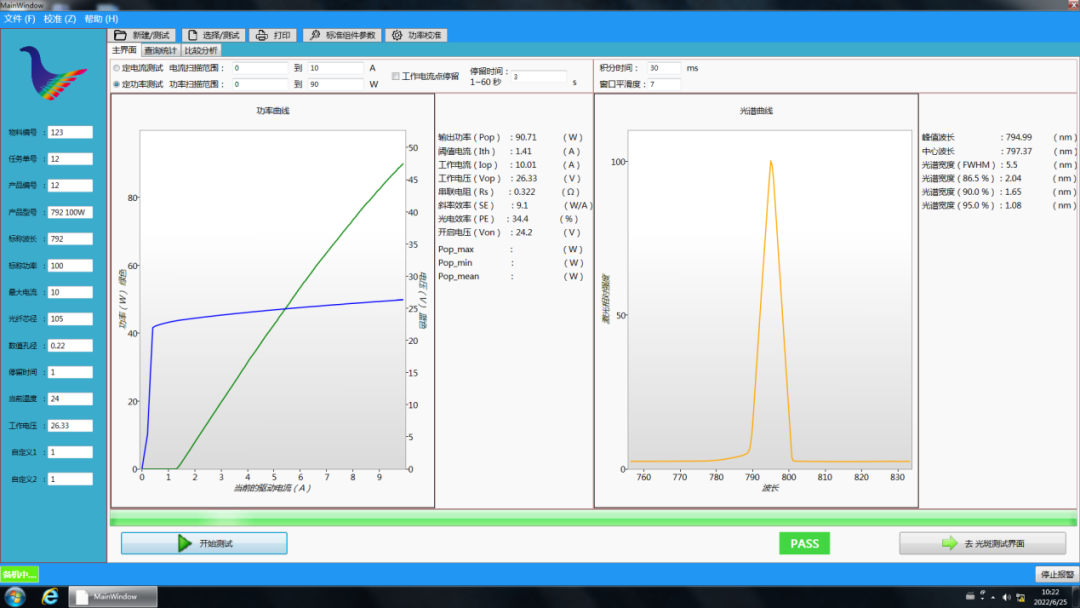

测试案例

系统同时具备如下功能：

测试界面有信息输入界面，比如能录入ERP编码、随工单号、产品型号、产品编号、波长、负载数量、产品状态、出厂编号；
产品状态分类，比如老化前、老化后、终测等；
自动绘制 LIV 曲线图；
实时绘制光谱图；
PASS/FAIL 自动判断并提示；
手动测试和自动测试可选；
自动生成 LIV、光谱数据；
自动生成测试报告并打印；
测试数据的全面分析；
自动演算多种特征性能参数；
测试过程中，提供实时激光模组测试的停止和重新开启功能；
数据查询功能，根据录入任意一项信息，查询包括功率、光谱及光斑测试相关数据；
能计算产品不同状态下的功率变化率情况。

测试案例

Q4：蓝溪华兴的半导体激光器测试系统核心技术指标有哪些？

蓝溪华兴提供的标准化半导体激光器测试系统主要技术参数如下：

驱动电流
电流模式	CW
电流范围	0～40A
设定的分辨率	10mA
设定精度	≤0.1%+10mA
驱动电压
电压范围	0～50V
电压读数分辨率	1mV
电压读数精度	≤0.05%+25mV
温度控制
控制方式	水冷	冷水由厂务冷水机提供
可调范围	25℃～55℃
精度	0.5℃
功率测量
测量范围	0～1000W
测量分辨能力	0.2W	适用功率 0~250W
测量分辨能力	0.5W	适用功率 251~500W
测量分辨能力	0.8W	适用功率 501~750W
测量分辨能力	1.2W	适用功率 751~1000W
光谱测量（根据配置的光谱仪）
波长范围	350nm～1100nm
测量分辨率	0.8nm
机台外形
尺寸（W x H x D）	1400 X 1500 X 700 mm
重量	约200kg
计算机系统
操作系统	Windows
厂务要求（水电要求）
电力	210-230V AC 10A /50Hz
冷水压力	0.25±0.05 Mpa
冷水流量	12±3 L/min
制冷量	≥2000W

Q5：蓝溪华兴在半导体激光器测试系统方面取得了哪些核心技术？

在客户的共同研发与配合支持下，蓝溪华兴在半导体激光器测试设备方面，积累了丰富的软件控制和设计经验，可以完成从芯片、巴条到整个激光器模块等的测试。已经取得了14项专利和6项软件著作权，最核心的技术有：大功率半导体激光器的直接测试、集成一体式的NA能量占比与光斑分析、测试合格的自动判定、数据的查询与比较分析等。目前的客户已遍及京津冀和长珠三角的半导体激光器生产企业及相关设备厂家。

Q6：蓝溪华兴半导体激光器测试系统有哪些优势？

本设备集成了LIV（功率电流曲线和功率电压曲线）、光谱、NA占比及光斑发散角自动测试等功能；
测试产品可快速压装，满足不同厂家不同的管壳形式和大小；
可兼容大功率范围，从最小瓦级，到最大千瓦级（半导体激光器单模块最大的功率）；
测试软件集成了标准产品组件及功率校准功能，可很好地完成标准产品数据库、测试判定合格标准、产品系列功率校准等一整套生产工艺质量监控数据链；
测试系统还集成了强大的统计查询及分析比较功能，可大大方便生产工艺及研发管理；

Q7：蓝溪华兴是谁？

北京蓝溪华兴光电科技有限公司成立于2018年9月，是一家专注于半导体激光器应用领域的国家高新技术企业。主要经营范围为半导体激光器技术开发和服务，公司始终坚持自主研发创新，已获得自主研发知识产权24项，发明专利2项，软件著作权8项，实用新型14项。主要专注于面向行业应用的半导体激光器应用技术开发研究，提供标准型和定制化的半导体激光器系统和测试老化设备等。半导体激光器主要服务于激光塑料焊接、激光锡焊、激光照明、激光雷达、激光医疗、激光武器、激光科研等行业领域；老化测试设备主要服务于半导体激光器生产制造厂家。

自公司成立以来，始终坚持创新、进取、忠诚、合作的企业理念，吸引了不少业界精英加入，形成了一支稳定的核心技术团队，可快速为客户提供定制化的产品和解决方案，服务的客户遍及长、珠三角和京津冀等区域。凭借高精尖的技术和可靠的产品，逐步在行业产生一定的影响力，2021年公司创始人汪飞先生被聘为全国光电行业标准化委员会委员，国家标准委员会大功率激光器应用分会技术委员，公司也成为中国光学学会激光加工专业委员单位，中国光学光电子行业协会激光应用分会第一届会员单位。
